Máquina de moldeado de rollos de conductos de ventilación de acero TDF

Name: Máquina de moldeado de rollos de conductos de ventilación de acero TDF
Brand: Shanghai Zhangcheng Machinery Manufacture co.,ltd
SKU: ZC-3/5
Availability: InStock

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	ZC
Certificación:	CE/ISO
Número de modelo:	ZC-3/5

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	negotiable
Detalles de empaquetado:	Madera
Tiempo de entrega:	en la condición
Condiciones de pago:	TT o LC

Contacto

Descripción detallada del producto

Resaltar:

máquina de moldear rollos de acero en ángulo

Máquina para formar conductos de ventilación

Máquina de moldeado de rollos TDF

Máquina para formar conductos de ventilación

Función

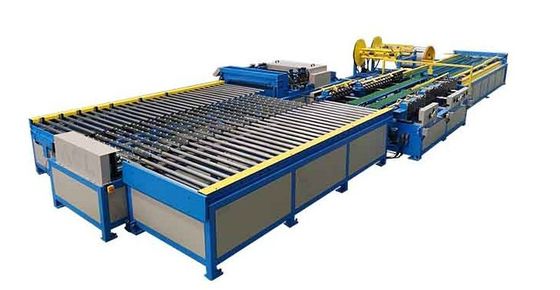

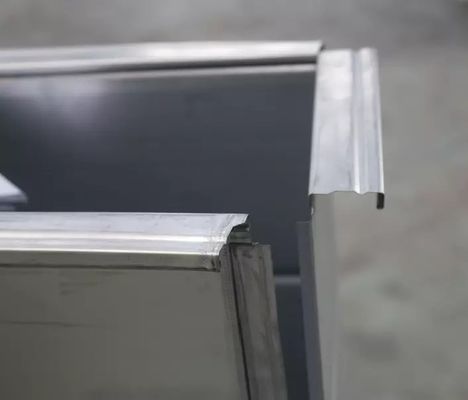

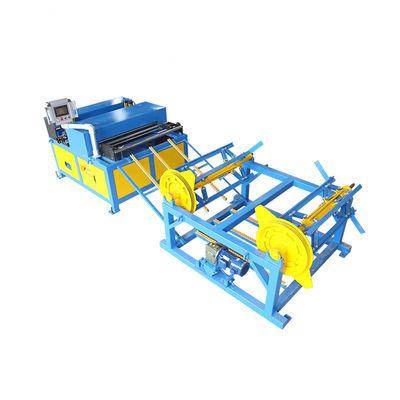

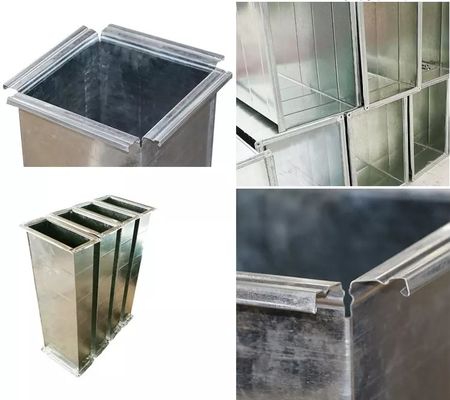

Es principalmente para TDF / acero de ángulo / C-forma de formación de brida con capacidad de procesamiento diaria de 1000-2500 metros cuadrados.La línea de producción puede completar automáticamente el desenrollamiento., nivelación, perlas, punzamiento, corte, bloqueo, formación de flanges TDF/acero angular/C y plegado.


Ventajas

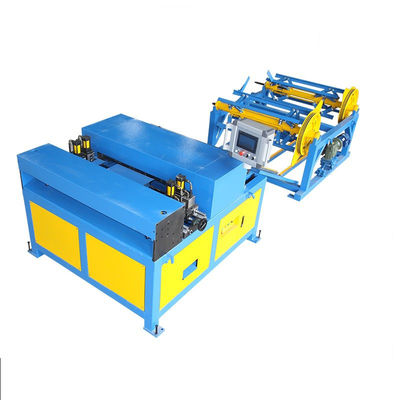

1La máquina tiene forma de U, es fácil de instalar y es adecuada para talleres de tamaño pequeño o mediano porque ocupa una pieza pequeña.
2Los orificios de inyección se utilizan en ambos extremos del eje de transmisión, para mejorar la vida útil del rodamiento.
3La función de flexión de potencia se utiliza para evitar la generación de residuos y garantizar una precisión de flexión perfecta.
4.Sólo se necesitan 20-25 segundos para fabricar una pieza en forma de L y la eficiencia se duplicará en comparación con el tipo lineal.
5Sin necesidad de moverse hacia adelante y hacia atrás, la máquina de bloqueo fija puede mejorar la eficiencia.

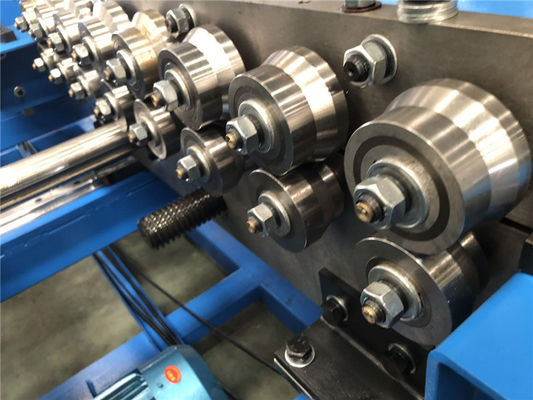

6.Todos los carretes de laminación están hechos de acero de rodamiento, de modo que la vida útil se prolonga en más de 5 veces.
7Bajo el modo de ahorro de material del sistema CNC, el desperdicio es inferior a 20 mm por rollo.
8Con las funciones de memoria de producción, los pedidos de producción pueden ser rastreados y verificados.
9Sólo necesita una o dos personas para operar, ahorrar mucha mano de obra y aumentar la eficiencia de producción.



Configuración de importación principal

1- Huade de Pekín y el sistema hidráulico de Taiwán.
2. Japón Omron codificador
3.Taiwan Hiwin guías lineales
4Sistema eléctrico Schneider



Configuración básica

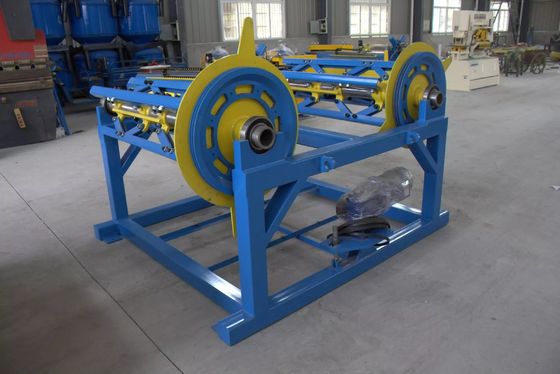

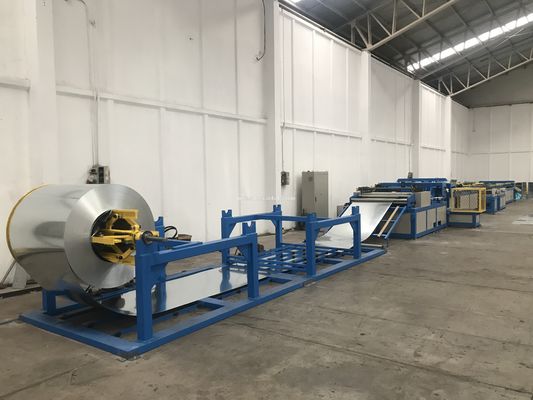

1- Dos camas de bobina eléctrica, 4 bandejas de material (5-7 t por rollo)
2- Un estante.
3Un anfitrión (línea 2 anfitrión)

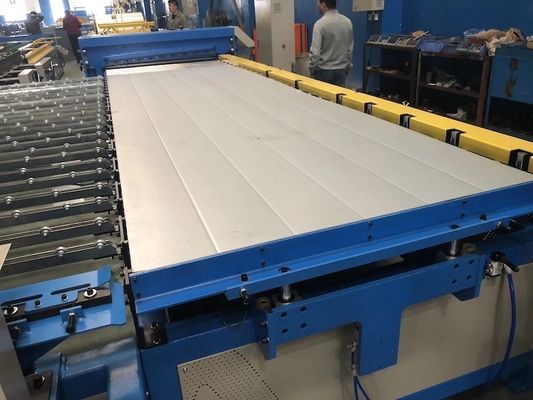

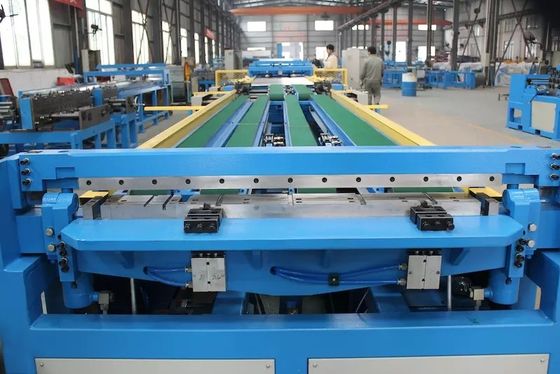

4Dos plataformas de transporte de rodillos de acero inoxidable
5.Una máquina de bloqueo de juntas fijas

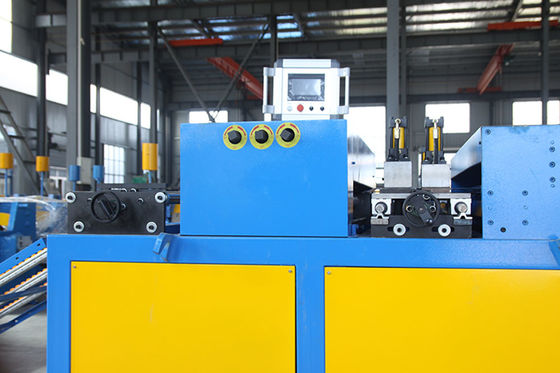

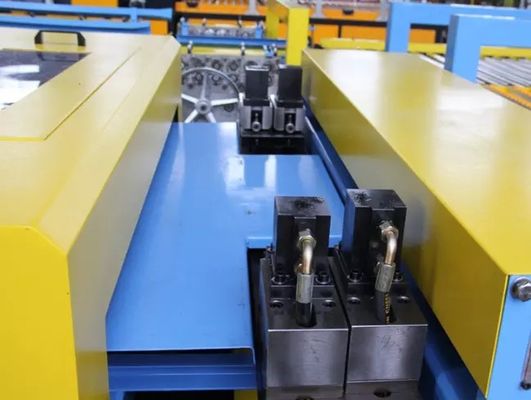

6.Una máquina de formación de bridas TDF duplex
7.Una máquina de moldeado de bridas de acero de ángulo duplex
8. Una plataforma de alimentación por servo

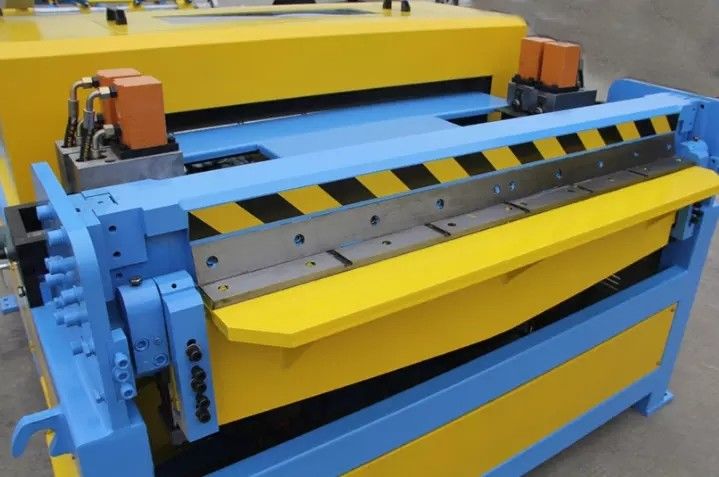

9Una máquina hidráulica de plegado
10- Un conjunto de sistemas de control por ordenador.

Principales parámetros técnicos

Modelo	espesor de la hoja ((mm)	Ancho máximo ((mm)	Velocidad de trabajo máxima ((m/min)	Peso máximo de la bobina ((T)	Dimensiones (m) ¿Qué quieres decir?	Potencia (kW)	Peso (T)
ZC-5U-1250: el nuevo sistema de seguridad.	0.5-1.2	1250	15	7	1650050001500	30	13
ZC-5U-1500: el equipo de seguridad	0.5-1.2	1500	15	7	1650054001500	30	14
