La máquina de hacer paneles de techo de revestimiento de pared de espuma de PU

Máquina para revestimiento de paneles de pared

Especificación general:

espesor de las láminas de acero: 0,3-0,6 mm

Ancho de las láminas de acero: 600 mm

Materiales básicos: espuma de poliuretano

Velocidad de trabajo: 2-6 m/min

Potencia: 42kw

Dimensión de producción: 38m*2,3m*2,8m

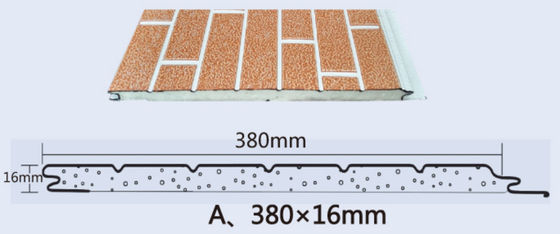

espesor del producto: 15-20 mm

Producción anual: 400.000 m2

Lista de piezas:

• Las partes principales de la línea de producción:

1. DE-- ¿ Qué es?Una pieza.

• Tipo de productoDescargador:Cuadro de acero
• Calibración fuera del lado:Detector de fotosensor y conducción del motor paso a paso
• ancho de la bobina:Las demás:
• Peso de la bobina:≤ 5 mt

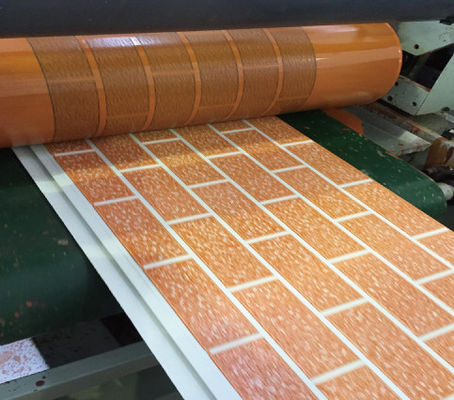

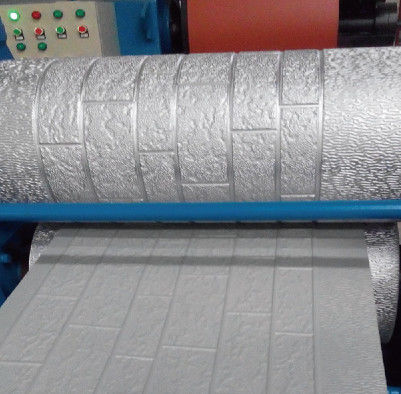

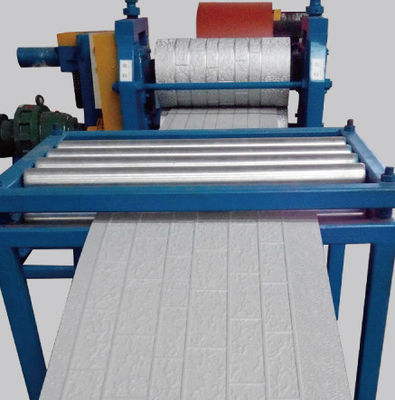

2- Máquina de relieve de acero: 1 pieza.

• Especificaciones del rodillo: DIA450 mm, ancho: 1200 mm.
• Dureza de la superficie del rodillo:HRC 58 ~ 63.
• Pa) elProcesado en el extremo:máquina de grabado por láser
• Modo de presión: mecánico
• Velocidad de trabajo: 0~20 m/min, velocidad modificada por el inversor.
• El poder: 11kw

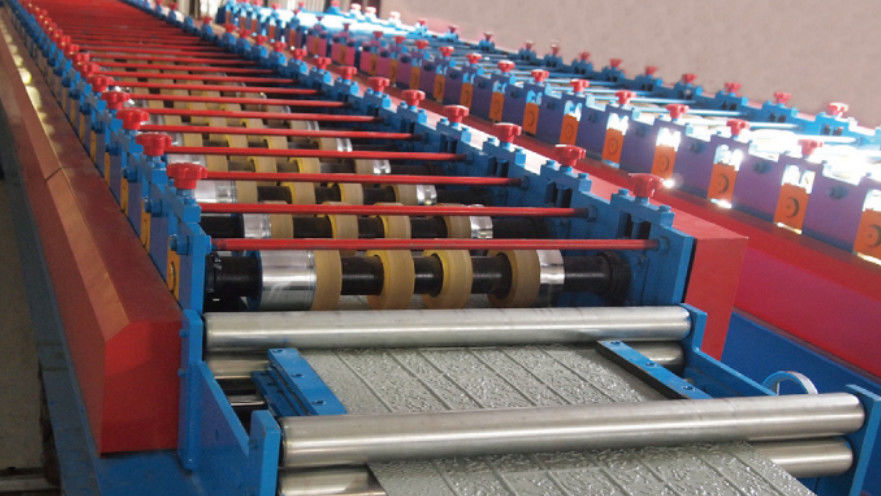

• Máquina para formar chapas de acero:Una pieza.
• Estantes de moldeo: 16
• Diámetro del rodillo: ¢72mm, ¢80mm
• Material del rodillo: 45 tratamiento térmico de acero
• El espesor del revestimiento cromado de la superficie del rodillo:0.05 ∼0.06 mm
• Velocidad de formación: 0 ∼ 6,0 m/min sincronizaciones con la máquina de paneles
• Tipo de sincronización: sincronización eléctrica
• Potencia de accionamiento: 3,0 kw
• Tamaño de la máquina de moldeo: 81000 × 1400 × 1200 mm

• PU de baja presión (de dos componentes)InyecciónMáquina:1Las personas.

• Volumen de descarga: 20-80 g/seg, cámara de mezcla de dos componentes;
• Material: Tipo de chaqueta SUS304
• Material de la manguera: Diámetro ISO: Φ1/2 ∆ Diámetro para POL: Φ1/2 ∆
• Bomba de medición: 2 juegos de engranajes de alta precisión
• Sistema de control de temperatura: visualización de entrada digital, controlada por PID
• Reserva alguna interfaz de E/S en el PLC: coincide para controlar toda la línea de producción
• MC limpieza automática: 1 juego
• Sistema automático de alimentación de materiales: 2 juegos

• Máquina de prensado de cinturón doble 18m: 1pcs.

• Cinturón de fibra tejida de plástico, de 600 mm (de ancho) x 3 mm, superficie lisa y de alta resistencia;
• El bastidor es de acero H Beam, con una longitud total de 18000 mm; La anchura es de aproximadamente 600 mm,
• la altura de la banda baja es de alrededor de 1,2 m.

El cinturón- ¿ Qué?elDispositivo:

• El accionamiento de la placa de la cadena es 1 caja de engranajes planetaria y cadena, y la velocidad está controlada por un inversor común para hacer que la velocidad de funcionamiento sea de 0-8 m / min.

Estructura de elevación del cinturón hacia arriba:

• La elevación de la correa se realiza con ocho cilindros hidráulicos y la altura de elevación es de 10-50 mm.

• Cortador de paneles: Una pieza.

• Herramienta de corte: corte de sierra circular
• Potencia requerida 1,5 Kw x 2
• espesor del panel 20 mm 50 mm
• longitud del panel 1200 mm ¥ 30000 mm
• Movimiento del cortador: 1800 mm (distancia del cilindro)
• Tipo de funcionamiento: pantalla táctil
• Peso total del cortador 1,5 mt

• F: el precioel agua polvorecogida: Una pieza.

• Ventilador de succión y bolso de tela
• Potencia 2,2 kW
