Junto con el cliente y ganar-ganar juntos.

|
| Lugar de origen: | China. |
| Nombre de la marca: | ZC |
| Certificación: | CE/ISO |
| Número de modelo: | ZJ |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | de madera |
| Tiempo de entrega: | bajo condición |
| Condiciones de pago: | TT o LC |
| Resaltar: | Máquina de fabricación de paneles de refrigeración de 380 V,Máquina de fabricación de paneles de refrigeración de 50 Hz,Máquina para paneles de cámara fría de 380 V |
||
|---|---|---|---|

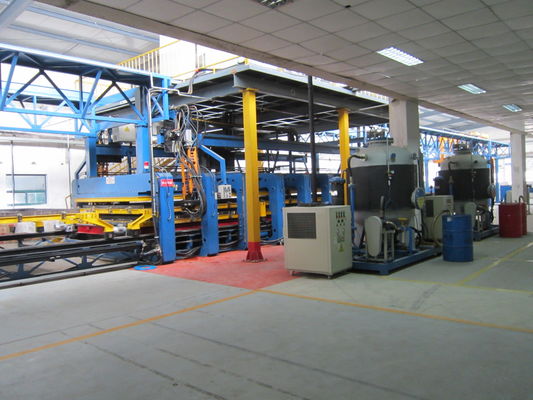

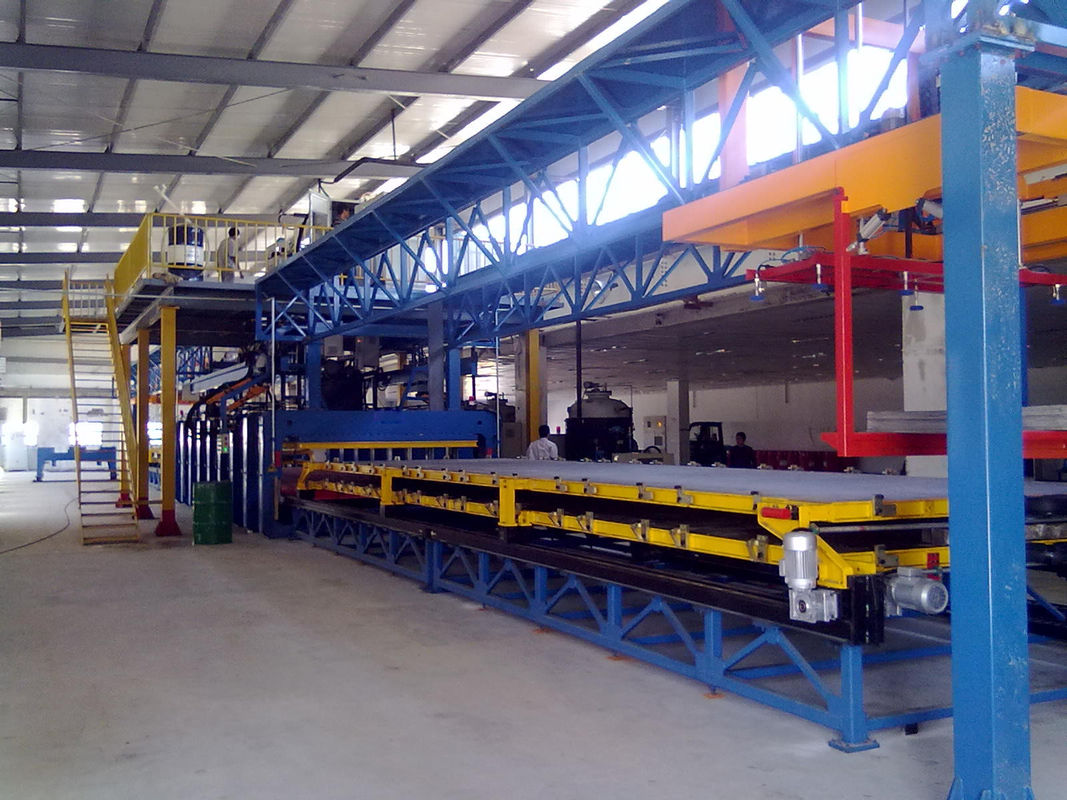

Máquina de paneles de PU discontinuos
1Aplicación y propiedades:

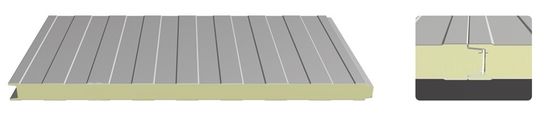

paneles de acero y PU para salas de frío;
2Parámetros principales:
| - No, no es así. | Descripción | Datos obtenidos |
| 1 | Tamaño neto de la mesa | Se trata de un sistema de control de velocidad. |
| 2 | El espesor de la mesa es sólido | 40 mm |
| 3 | La suavidad | 3.2um |
| 4 | Velocidad de movimiento de la mesa | 20-5 m/min. |
| 5 | Motor de accionamiento de mesa | 0.75 × 2 × 4kw |
| 6 | Rango de espesor del panel de espuma | 50 a 200 mm |
| 7 | Fuerza de sujeción | Las demás: |
| 8 | Presión de trabajo de la estación hidráulica | 15Mpa |
| 9 | Potencia del motor hidráulico | 11KW |
| 10 | Velocidad de elevación del pistón hidráulico | 10 mm/s |
| 11 | Temperatura de trabajo de la mesa | 40 a 45 °C |
| 12 | Potencia del calentador de agua | 45 kW |
| 13 | Construcción de bloqueo de rieles de aluminio neumático | Dia60-200 de pistón x 24 piezas. |
| 14 | Tamaño de la línea de producción: | Las medidas de seguridad se aplicarán a los vehículos de las categorías A y B. |
| 15 | Peso de la máquina | Alrededor de 40 toneladas |
| 16 | Fuente de energía | 3P/50Hz/380V |
3Características:
3.1.Estructura:Cuadro principal del pórtico, pistón hidráulico de elevación inferior y riel de guía fijo;
3.2.Sistema hidráulico:Para una alta eficiencia y ahorro de energía, es bloqueo automático de presión y compensación automática de presión.
3.3.WConducción de tabla:En el proceso de desplazamiento de la velocidad de la placa.Dynamic, alta velocidad y detener la desaceleración en su lugar, todo el proceso de transmisión del vector,No afecta al movimiento suave.
3.4- El calentamiento.Sistema de intercambio:Calentador de agua en la mesa para el calentamiento de la temperatura requerida. El agua se bombea a la mesa para la circulación desde el tanque de calentamiento de agua. La conexión es una manguera suave y una cadena.
3.5.Funcionamiento seguro:El sistema de control consiste en el control de la presión y el ajuste del tiempo, el curado y el ajuste, la visualización de fallas y el trabajo.Configuración de parámetros están utilizando PLC y pantalla táctil entrada digitalLa operación es sencilla, intuitiva, segura y fiable.
4Lista y descripción de las piezas:
| - No, no es así. | Nombre | Descripción | ¿Cuánto tiempo? |
| 1 | Unidad de marco de pórtico | Estructura principal | Cuatro piezas. |
| 2 | Mesa de trabajo | 7mX1,5mX40 mm de tamaño sólido | Cuatro piezas. |
| 3 | Esquinas de guía de mesa | Guía la rueda de la mesa despertando | Cuatro piezas. |
| 4 | Mecanismo de sincronización de elevación | Hacer que todos los pistones en el mismo nivel | Dos piezas. |
| 5 | Mecanismo de movimiento de la mesa | Motor de los engranajes de conducción | 8 piezas. |
| Rueda motriz | Cuatro parejas | ||
| Rueda movida | 8 parejas | ||
| Mesa de trabajo | Cuatro piezas. | ||
| 6 | Estación hidráulica | cilindro hidráulico-Taiwan caotian | 10 piezas. |
| Solenoide-Taiwan caotian | Una pieza. | ||
| Tubos blandos hidráulicos | Una pieza. | ||
| Instalaciones de tuberías hidráulicas | Una pieza. | ||
| Motor-Siemens | Una pieza. | ||
| Bomba hidráulica-Taiwan caotian | Una pieza. | ||
| Interruptor de presión-Taiwan caotian | Una pieza. | ||
| Acumulador de retención de presión-Nanfang hidráulico | Una pieza. | ||
| 7 | Sistema de calefacción | En el caso de las instalaciones de acero inoxidable, el valor de las instalaciones de acero inoxidable es el valor de las instalaciones de acero inoxidable. | Una pieza. |
| 8 | Sistema eléctrico de control y seguridad | PLC- Siemens | Una pieza. |
| La pantalla táctil de 6 pulgadas-Siemens | Una pieza. | ||
| Componentes de elementos de baja tensión para electricistas-Schneider | Una pieza. |
4.1- ¿ Por qué?Unidad de marco de antría: su estructura es de tipo cerrado de estructura de marco de pórtico viga, contenida dentro del cilindro de aceite a presión, una viga de elevación y una placa de puerta cerrada.
4.2- ¿ Qué?mesa de trabajo:Acero sólido con procesamiento de fresado y conductor de agua de perforación profunda para la circulación de calefacción.Tiene una alta resistencia y durabilidad.
4.3. Cuadro gel ferrocarril:El riel de guía fijado en el suelo y reforzado por sección de soldadura cruzada.
4.4- ¿ Qué?Mecanismo de ifting y de sincronización:con el fin de controlar eficazmente el movimiento constante de la placa de la mesa de trabajo, hace que el aumento y la disminución del movimiento desigual sea inferior a 10 mm.El mecanismo consiste en un bastidor de engranajes y un eje de torsión,y el equipo está distribuido por ambos lados, conectados con el marco síncrono por los ejes de torsión síncrono transversales y longitudinales.
4.5. MesaMecanismo de movimiento: Esto incluye el motor de conducción, reducción. Cada mesa tiene doble accionamiento. Cada placa tiene 3 pares de ruedas móviles.
4.6H.sistema hidráulico sistema hidráulico:Este es el diseño del sistema de doble presión. Cuando se eleva, es una bomba de alta potencia en funcionamiento. Cuando se llega a la presión de ajuste, la bomba se detiene. Cuando la presión cae en un 10%,La bomba se encenderá para compensar la presión hasta que se ajuste la presión.Durante el curado de espuma, el motor hidráulico está en espera.
4.7- ¿ Qué?sistema de control de la temperatura: La placa eléctrica de calefacción calienta el agua y la bombea hacia el tubo de conexión externa a la mesa para calentarla, luego desde el otro extremo regresa al tanque para su circulación.
4.8. - ¿ Por qué?sistema de control eléctrico:El sistema utiliza PLC + pantalla táctil de Siemens, y el punto de parada tiene un sensor para el monitoreo; El control de velocidad de marcha de la mesa por conversión de frecuencia y botón de operación.
El sistema tiene protección contra fugas eléctricas, ajuste y visualización de la presión, visualización del tiempo de curado de espuma y visualización de la temperatura.El Sr. Schneider, series de productos.
La seguridad tiene señales de seguridad y ajustes de advertencia.
