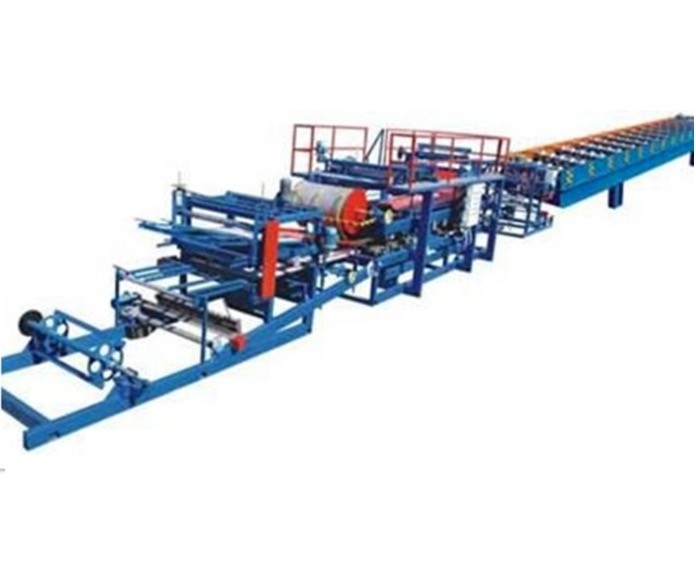

ZL6 Polyurethane EPS paneles de sandwich de la pared del techo línea de producción

Línea de producción de paneles sandwich de poliuretano eps

Descripción del producto:

1Esta línea de producción de paneles sandwich eps adopta tecnología avanzada que integra la tecnología neumática, eléctrica y mecánica.

2.Se controla por computadora; muestra chino / inglés.La gente puede operarlo muy fácilmente.

3.La longitud del panel de sándwich final puede ser controlada por el sistema informático, basado en los requisitos del usuario. El sistema informático tiene una orientación precisa con una pantalla de tiempo en la pantalla táctil.

4Esta línea de producción de paneles sandwich eps, que utiliza una máquina de moldeado de rollos para paneles de techo y pared, puede producir diferentes perfiles de los paneles.

5.La forma del panel sándwich se puede diseñar y modificar de acuerdo con los requisitos del usuario; esto es para la demanda de diferentes usuarios.

Requisitos del canal de techo (para su referencia):

1. espesor de la bobina de acero:0.3-1.0 mm

2. material de las bobinas de acero: color Placa de acero, chapa galvanizada

3espesor del núcleo: 20-300 mm

4Capacidad de producción (según su pegamento):

4-4,5m/min ((más rápido), 2-2,5m/min ((más lento)

Configuración de la línea de producción de paneles sándwich eps

1Máquina de moldear

1. Descolador

(1)Diámetro interno: Φ508 Φ610 mm
(2) Diámetro exterior: 1250 mm

(3) Capacidad de carga máxima: 5000 kgs
(4)Tipo: manual

2Dispositivo de precorte

(1)Tipo de afeitado: afeitado eléctrico

(2)Poder de accionamiento: 0,75 kW

(3) Máquina para el revestimiento de techos

(1) espesor del material: 0,3-0,8 mm
(2)Rolles: 13 grupos

(3)Material para rodillos: acero 45* pulido y recubierto con cromo HRC55­60°
(4)Material para el eje: acero #45 después del tratamiento

(5)Diámetro del eje: 70 mm

(6) espesor del panel del marco: 14 mm

(7)Velocidad: aproximadamente 8 m/min.

(8)Poder del motor: 3 kW

(9)Tipo de motor: cadena de 0,6"

Voltagem eléctrica: 380V/3Ph/50Hz

Tipo de control:PLC (DELTA Taiwán)

Transductor: 0,4 kW

2. Máquina de paneles

1.Rollas de caucho compuesto

(1) Diámetro del rodillo: 180 mm

(2) espesor de la capa de caucho compuesto: 10 mm

(3)Dureza de la capa de caucho compuesto: 60

(4) Número de rodillos: 36

2Sección de pegamento

1Sección de pegamento

(1) Números de bombas: 4 series (de arriba y de abajo cada una 2)

(2) Potencia de accionamiento: 0,37 kW

(3) Volumen de flujo de pegamento: 0 a 0,4 kg por bomba

(4) Tipo de control del volumen de flujo: frecuencia de cambio

(5) Escala del pegamento: (blanco): (negro) 1.5

(6)Nombre del grupo: PUA y PUB

(7)Velocidad de propagación: 80 veces/min

(8)Poder accionado:0.5KW x 3

2. Aplicar película de protección:

(1) Tipo de película de protección: automática

3- Un dispositivo de formación de gruñidos.

(1) Grooving: de acuerdo con los requisitos de diseño

(2) Profundidad de la ranura: 0,5 a 1,0 mm

4.El cortador de ranuras de EPS y el colector de residuos de EPS

(1) Tipo de corte: corte térmico eléctrico

(2) Número de calentadores: 3

(3) Potencia del calentador: 2,5 kW × 6

(4) Potencia de accionamiento:0.75KW

(5) Tipo de recogida: vacío

(6) Potencia de accionamiento:2.2kw

5Dispositivo de corte de paneles de sandwich

(1)Material:EPS

(2) Tipo de corte: cortador de cizallas

(3) Potencia de accionamiento: 1,5 kW × 2

(4) espesor del panel: 40-300 mm

(5) longitud del panel: 1200 ~ 30000 mm

(6) Movimiento de la cortadora:1800 mm (distancia del cilindro)

(7) Tipo de funcionamiento: pantalla táctil

6Sistema eléctrico:

(1) Voltagem eléctrica: 380 V/3 Ph/50 Hz

(2) Tipo de control: PLC (Delta, Taiwán)

(3) Encoder: Omron
