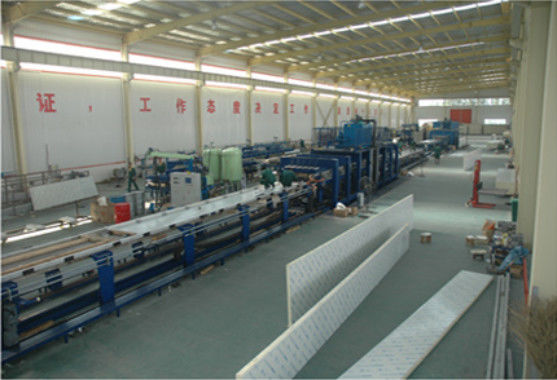

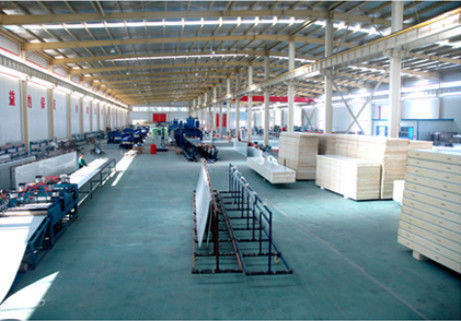

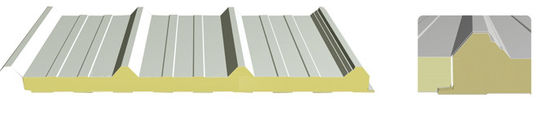

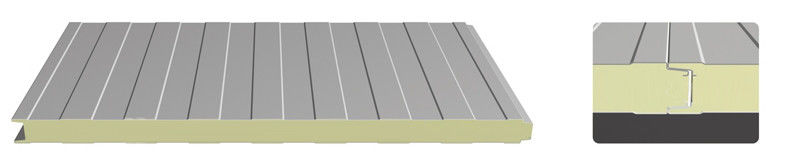

Línea no continua de paneles de sandwich de PU de 60 mm

Máquina para paneles sandwich de PU

1Aplicación y propiedades:

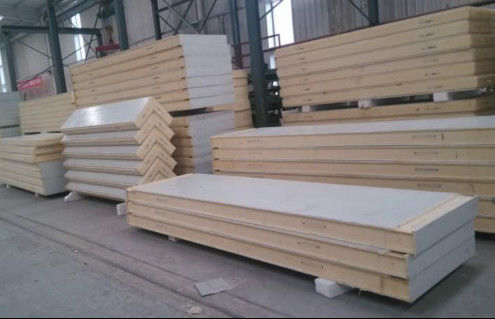

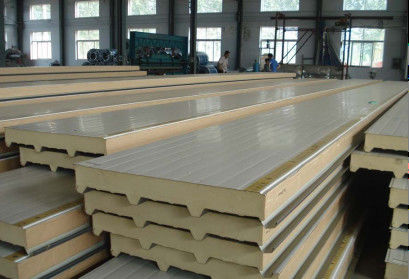

NoEn el trabajo, dos plantillas hacen inyección de espuma y curado, al mismo tiempo, los otros dos para el desmontaje del producto.Así que dos entrarán.Las características del equipo son de cuerpo pequeño en comparación con la línea de producción continua de paneles sandwich de PU,pero más adecuado para almacenamiento en frío de paneles sandwich y otros paneles sandwich de construcción de poliuretano de alto aislamiento.

2.Configuración principal
2.1- Cuadro de la máquina de laminado 1pcs.
El marco de la máquina de laminado es de acero soldado, la resistencia es suficiente para la demanda de espuma.

2.2Disco de prensa fijo 1pcs.
El disco de prensa fijo es del proceso de pieza entera, con el canal de ciclo del agua en el interior.Su proceso de diseño y fabricación para una serie de indicadores de proceso de inspección para garantizar los requisitos máximos de potencia de la máquina de potencia de espumaLa planitud de la plantilla es de 0,5 mm, la rugosidad de la superficie Ra = 3,2 mm

2.3. plantilla 4pcs.
La plantilla es la parte principal de la máquina de prensa, la plantilla hacia arriba y hacia abajo se utiliza simultáneamente, La plantilla es de proceso de placa de acero sólido de pieza entera, con canal de ciclo de agua en el interior.Proceso de diseño y fabricación de la plantilla para la inspección de varios indicadores de proceso para garantizar los requisitos máximos de potencia de la máquina de potencia de espuma. La planitud de la plantilla es de 0.5 mm, la rugosidad de la superficie Ra = 3.2um. Cada plantilla tiene un motor independiente, moviéndose en el carril. Cada plantilla tiene cadena de manejo y cables de accionamiento en el interior,tuberías de calefacción y demás.

2.4Sincronización
El proceso de la plantilla tiene una estructura sincronizada compuesta por barra de engranajes, lo que garantizará una sincronización suave en la subida

2.5Sistema de control eléctrico

Aplicación de un PLC para controlar el movimiento de cada unidad y la apertura y cierre de la máquina de prensa.

• Botón de reinicio y de retorno de emergencia;
• Botón de detención y reciclaje;
• Sistema de control de la temperatura del modelo;
• luz de señal;
• Temporizador de calefacción y límite de nivel de agua

2.6Sistema hidráulico: control de la bomba de flujo dividido de la plantilla abierta y cerrada

2.7Sistema de calefacción: el depósito de agua de calefacción ajusta la temperatura de funcionamiento de 30-60°C.

2.8.Seguridad: Protección del sensor fotográfico en caso de entrar en una zona peligrosa

3,Las especificaciones técnicas:

• El tamaño de la plantilla: 12300mmX1500mm
• espesor de la placa de la mesa: 60 mm
• La superficie de la mesa es más plana que: 3,2 mm
• El plano de la superficie de la mesa es inferior a: 0,5 mm
• Temperatura de las placas de la mesa: 30-60°C
• Tamaño máximo del producto: 12000mmX1200mmX200mm
• Fuerza de sujeción máxima: 200T
• El espesor es de: 20-220 mm
• Presión de la estación hidráulica: 6-15Mpa
• Tamaño de la línea de producción: 37mX1.9X1.8 ((L/W/H)
• Peso de la máquina: alrededor de 48 toneladas
• Puesta en marcha: 3P/50Hz/380V
• Potencia del calentador de agua: 36KW
• Potencia de la estación hidráulica: 11 kW

4.Lista de las partes principales
