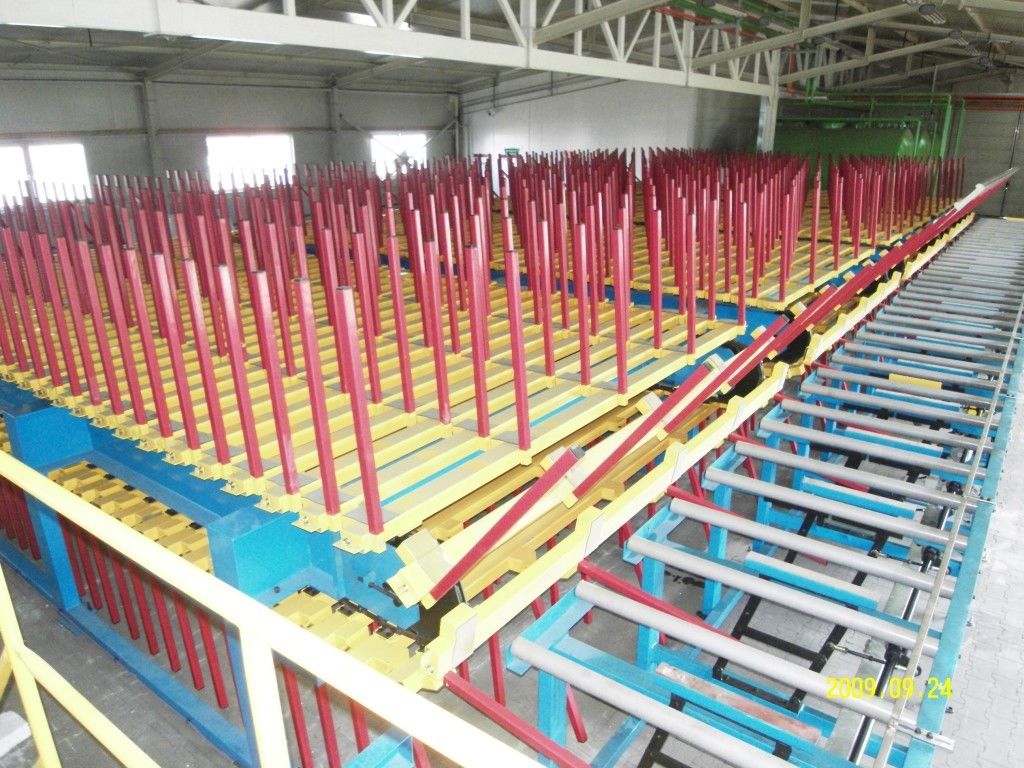

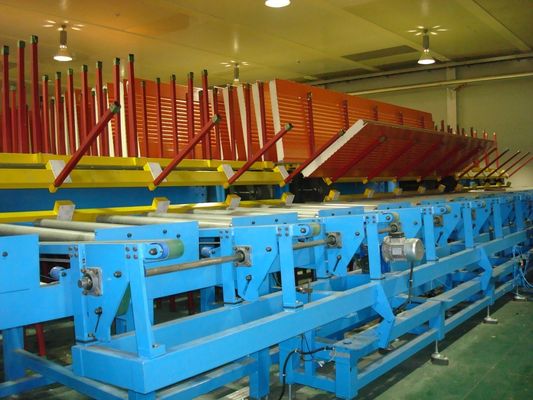

Sistema de paneles de refrigeración de corte transversal de paneles de paneles de sandwich de PU

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	ZC
Certificación:	CE/ISO
Número de modelo:	ZC-LB12M

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	negotiable
Detalles de empaquetado:	de madera
Tiempo de entrega:	bajo condición
Condiciones de pago:	TT o LC

Contacto

Descripción detallada del producto

Resaltar:

Línea de paneles de paneles de embalaje en PU para paneles de refrigeración

Línea de paneles sandwich de PU de corte cruzado

Estante de refrigeración de paneles de sandwich de PU

Sistema de estantes de refrigeración de paneles de PU

Corte cruzado con sierra

La sierra de corte transversal recibirá un panel de procesamiento continuo del sistema laminador.

Marco de corte interno principal/arpa con desplazamiento transversal impulsado por un motor de 3 fases a través de una vía de guía lineal de alta calidad.
Fuera del vagón principal con sujeción del panel durante el corte.

Tensión mecánica de la hoja de la sierra de cinta

Cuadro de suelo con retorno mecánico

Consola de control principal con PLC y controles eléctricos

Cortes transversales de velocidad variable mediante controles de transmisión de frecuencia variable

PLC y software informático de control del sistema de lotes.

La sierra de banda debe estar ubicada en un recinto para minimizar los efectos del ruido en el personal cercano.

Al activar un ciclo de corte, sujetar el panel con un revestimiento de caucho y viajar con él mientras la sierra de banda realiza el ciclo de corte.La sierra de banda viajará a través del panel y cortar completamente a través de la piel de acero y el núcleoLa sierra de banda puede controlar la velocidad en los bordes de las juntas del panel, ralentizando el recorrido de corte transversal a medida que corta las áreas de las juntas

Una vez terminado el corte, la sierra girará después de cortar para el siguiente corte.Después de cortarlo soltar las abrazaderas y volver a la posición de origen, listo para el próximo ciclo de corte
El carro principal volverá a la posición de origen para el siguiente ciclo de corte

El ciclo de corte puede iniciarse manualmente o mediante el corte automático de longitud en combinación con el sistema de línea central
Esta máquina está diseñada para cortar paneles durante la producción de hasta 1250 mm de ancho y hasta 250 mm de espesor.

La máquina de corte puede moverse 2500 mm longitudinalmente a lo largo de la línea de producto;

La sierra de banda de la máquina de corte puede moverse transversalmente 1900mm, La máquina de corte se mueve longitudinal y transversalmente a lo largo del camino de deslizamiento.

Las tolerancias de corte de paneles son las siguientes:

Longitudes de los paneles de hasta 6 metros: +/- 2 mm

Las longitudes de los paneles superiores a 6 metros: +/- 3-5 mm
La longitud máxima del corte está sujeta únicamente a limitaciones de transporte

La longitud más corta del panel de la sierra de banda a una velocidad de 5 m/min es de 2,5 metros.

Las capas de polvo vienen con dos aberturas proporcionadas en el conjunto de la sierra transversal.El sistema de recogida de polvo (utilizado para retirar el polvo y desecharlo) será responsabilidad del cliente..
