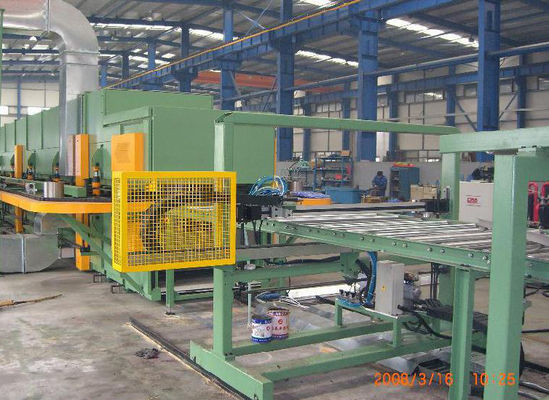

Línea de paneles sandwich de cinta transportadora de acero laminado PU

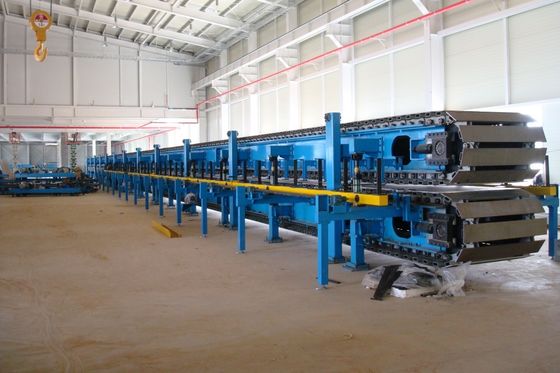

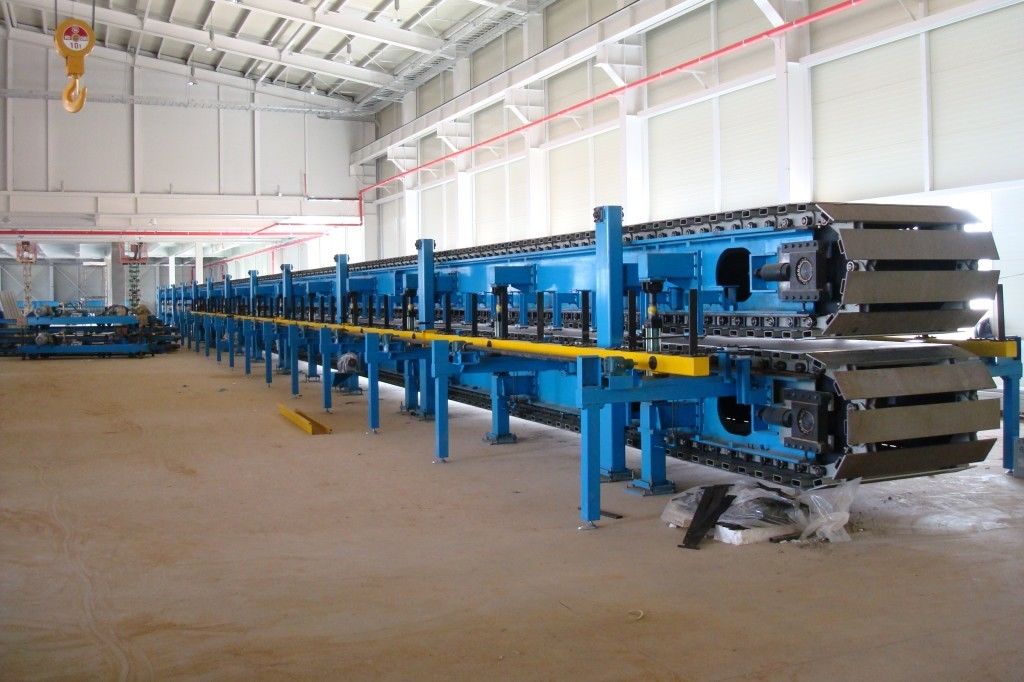

• El laminador es de alta calidad con diseño basado en años de experiencia en fabricación y comentarios de las unidades operativas.Los transportadores de 5 metros de largo (línea central del engranaje a la línea central del engranaje) por 1320 mm de ancho de cadena isócrona-placa serán básicamente construidos de manera similar.El transportador superior se apoyará en una barra de elevación de tornillo de bola y las unidades de guía se montarán en el transportador inferior.
• El marco de los transportadores será de construcción estructural de acero. Los marcos serán las estructuras transversales del marco.
• Los cinturones superior e inferior se accionan sobre ejes de cabeza montados en rodamientos anti-fricción y están equipados con unidades de toma para mantener la tensión adecuada.Las unidades de captación también compensarán la expansión y contracción térmica.
• El elevador cilíndrico hidráulico elevará y bajará el transportador superior para proporcionar un espacio de 40 mm a 200 mm entre las superficies de trabajo de las listras.
• La distancia horizontal entre los dos lados de los bloques de sello de nylon se puede ajustar para cumplir con los requisitos de diferentes anchos de panel sandwich.
• Dos motores de transmisión AC isócrono de velocidad variable ejecutan el transportador laminador.Velocidad variable con un rango de 1 a 12 metros/minuto.
• El sistema de guía lateral para proporcionar el sellado final del panel está integrado. El ajuste se realiza a través de un motor de tres fases con lectura digital para establecer la posición.Se incluye un conjunto de guías laterales específicas para el perfilYongming Co., ltd will provide detail drawing of permanently affixed side guides to allow customer to match up profile-specific side guide block that they will manufacture in-house or source locally for other profile and product thickness requirements
• Los mandos para el funcionamiento de la laminadora se ubicarán en un panel de control montado en el centro.
• El laminador viene equipado con un sistema de calefacción eléctrica indirecta, utilizado para calentar las placas de cinta transportadora del laminador.

Mesa de vertido y cabeza de mezcla del laminador colocados

La mesa de vertido del laminador se instalará en el suelo en la cabeza del laminador.Se diseñará y construirá para tener áreas de escape rectangulares cubiertas con metal expandido a lo largo de los bordes exteriores de la mesa de vertidoHabrá provisión en la parte inferior de la mesa de vertido para el trabajo de conductos suministrados por el cliente.

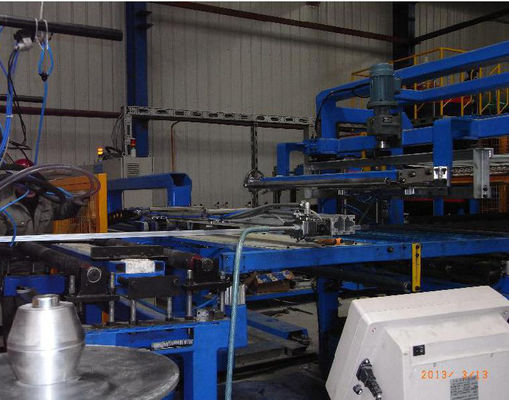

La posición de la cabeza de mezcla del laminador estará montada en el suelo en el extremo de la cabeza del laminador.será diseñado y construido como una cabeza de mezcla aérea posicional con las cabezas de mezcla montadas sobre la mesa de vertidoEsta posición de la cabeza de mezcla está equipada para tener la capacidad del eje X. Y. Z. El eje Y cambia la posición de la cabeza de mezcla a lo largo de la longitud de la mesa de vertido.El eje X cambia la posición de la cabeza de mezcla a lo largo de la anchura de la mesa de vertidoEl eje Z ajusta la altura de la cabeza de mezcla sobre la mesa de vertido. Todas las posiciones posibles de esta posición de la cabeza de mezcla se logran manualmente.

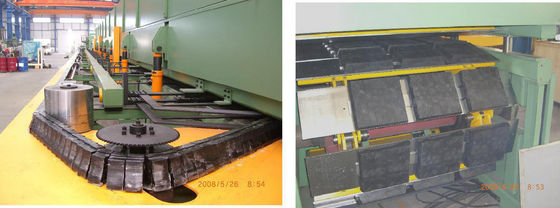

Cadenas de bloque de sellado de plástico para guías laterales

Se dispone de un eje de soporte y un soporte para permitir que se aplique una película protectora de plástico a ambos lados del panel inmediatamente aguas abajo del laminador.Las estaciones de toma de revestimiento de bloque de sello de plástico impulsadas se encuentran inmediatamente aguas abajo del laminador para eliminar el bloque de sello de plástico de los paneles antes de entrar en el laminadorHay 9 conjuntos de bloques de sello de nylon para hacer paneles de espesor, un conjunto de bloques para apoyar el panel del techo.

Sistema de calefacción y aislamiento térmico

El sistema de calefacción adopta el calor del calentador eléctrico y el aire caliente del ventilador para mantener la temperatura a 25-60 °C en la superficie de la placa de la cadena en la máquina DOUBLE BELT.La temperatura puede ajustarse según el proceso de producción..

Los marcos del laminador estarán recintos individualmente con paneles aislados de doble pared de acero de 40 mm de espesor.
