200 mm de espesor PU panel de acumulación de PU panel de sandwich línea

Acoplador de paneles de PU

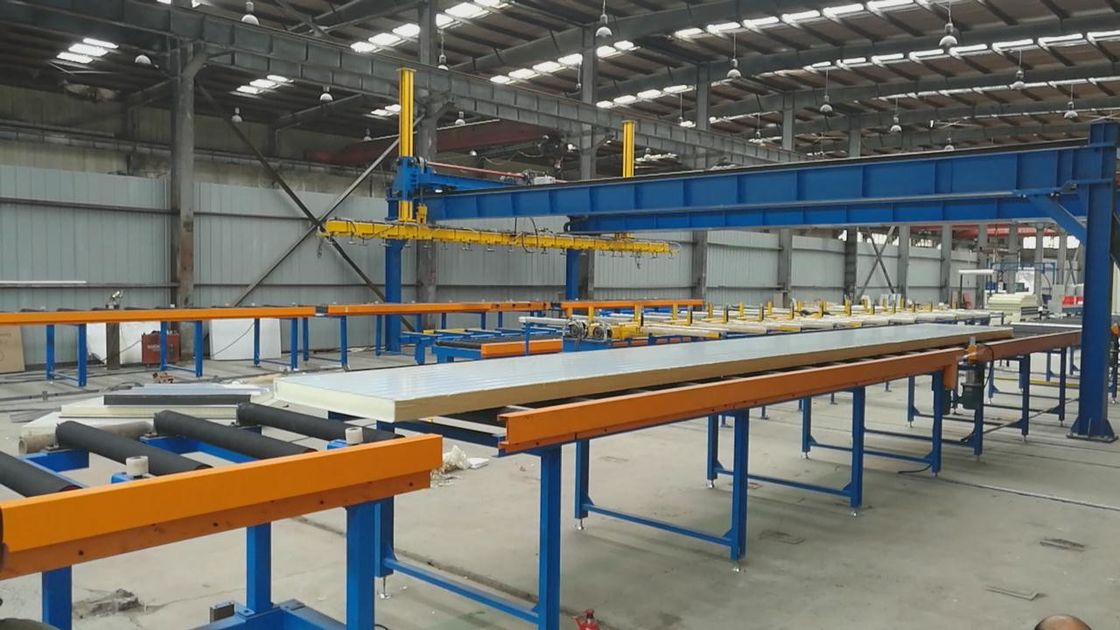

El apilador de paneles levanta los paneles completos de una mesa y los coloca uno encima del otro para adaptarse a los requisitos de transporte.El apilador utiliza un sistema de elevación al vacío para levantar el panel de la línea a la pila.

Especificaciones generales:

• Duración mínima del panel: 3,5 metros

• Duración máxima del panel: aproximadamente 15 metros

• espesor del panel: 40-200 mm

• Estaca de paneles: hasta 1,1 metros de altura

• Desviación longitudinal del panel: +/-30 mm

• Desviación transversal del panel: +/-10 mm

• El tiempo de ciclo es de 50-80 segundos.

      El apilador consta de los siguientes elementos principales::

• Cuadro completo

• Carruaje de travesía

• Es el haz de elevación vertical.

• Sistema de vacío con almohadillas de succión

• Estacionamiento desde el transportador (paneleros estacionados desde este transportador)

• Sistema de control para el funcionamiento del sistema

• Posicionamiento automático del panel a apilar

• Torner de paneles de mariposa (como se indica a continuación)

El apilador consiste en un marco de portal completo sobre el panel y utilizando una viga de elevación de longitud completa para apilar.La guía de la viga de elevación se realiza a través de una serie de rodillos para garantizar un apilamiento precisoPara levantar el panel se utilizan vasos de elevación de vacío y se utilizan una bomba y un tanque de vacío para obtener la máxima seguridad y velocidad de vacío.Las tazas de elevación de vacío están utilizando una cinta de sellado suave para garantizar la seguridad del vacío seguroEl motor de engranajes se utiliza para levantar y recorrer el apilador.

El sistema de apilamiento del panel conduce automáticamente el panel a la posición de apilamiento.El panel se levantan por la viga de elevación utilizando las tapas de succión y luego se transfieren a la posición de apilamientoCuando la pila está en la palanca de ajuste, el transportador conduce el panel hacia el transportador de salida (transportador de envasado de entrada).El apilador también puede apilarse (a petición del operador) en una posición de apilamiento de rechazo. Esta posición no es un sistema de transporte y es una posición que permite a una carretilla elevadora remover los paneles apilados en la posiciónLa posición de apilamiento de desechos consiste en una posición de descarga dentro del sistema de apilamiento para permitir apilar paneles de desechos de hasta 12 metros.El operador puede quitar los paneles de liberación del botón a esta posición donde se pueden quitar por montacargas después de la producción de panelesEl sistema de apilamiento permite el doble apilamiento de paneles para mantenerse al día con los problemas de entrega de velocidad de línea para paneles más cortos.
